Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau du corps: | acier au carbone, acier inoxydable | Panier: | SS304, SS316, SAD |
|---|---|---|---|
| taille: | 1in - 24in | Nombre de pressions: | Classe 300LB/300# |
| Extrémités de connexion: | RF, BW | Type de corps: | Soudé/fabriqué |
| Type de couverture: | Crique boulonnée/puisque | Autres: | Produit d'origine |
| Mettre en évidence: | tamis simple de panier,filtre recto de panier |
||

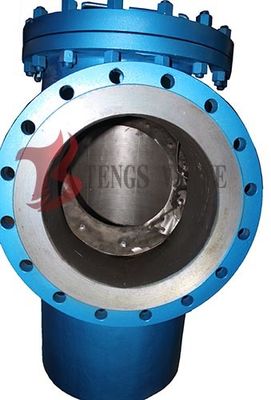

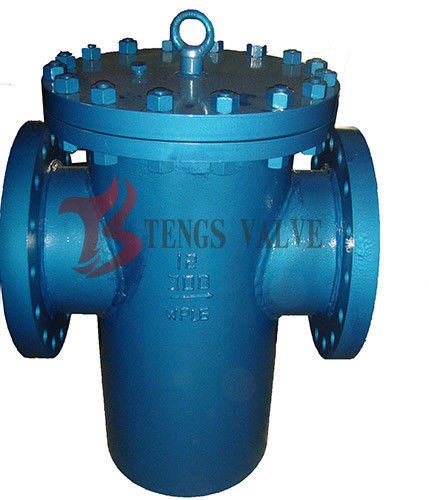

Filtres à corbeille soudés simples à flèche pour seaux fabriqués de catégorie Api 300LB
Un détail rapide
1. Produit: Filtre à panier simple fabriqué
2. Tailles: 1 " - 24 "
3- Nombre de pression: ANSI 300LB / 300#
4- Médium approprié: eau, gaz, huile, vapeur, etc.
5Le matériau du corps: A106, WPB, SS304, SS316, SS304L, SS316L
6Écran: acier inoxydable (304SS, 316SS, 2205, 2507)
7Taille des mailles: 20 mailles, 40 mailles, 60 mailles, 80 mailles, 100 mailles, 200 mailles, 400 mailles, etc. La taille des mailles est déterminée par le nombre de mailles.
8Connexion de bout en bout: RF, BW
9Type de couvercle: couvercle boulonné
Caractéristiques du filtre à panier
Le filtre à panier simplex est adapté pour le liquide, contient beaucoup plus de matériau que le filtre à panier Y et offre une baisse de pression plus faible, utilisez ce filtre à panier simplex pour ces applications:eau industrielle, et les systèmes d'huile pour une usine ou une usine.
Installé verticalement, en ligne horizontale, le tamis de panier est soulevé par le haut.
Le filtre est appliqué sur le milieu
A) Faible milieu corrosif pour la production pétrochimique comme l'eau, l'ammoniac, le pétrole et les produits hydrocarbures, etc.
B) Matériau corrosif pour les produits chimiques tels que l'hydrate de sodium, la soude caustique, l'acide métrique, l'acide acétique, etc.
C) Moyen à basse température pour la réfrigération, le réfrigérant tel que le méthane liquéfié, l'ammoniac liquéfié, l'oxygène, etc.
D) Médium d'hygiène industrielle dans l'industrie légère, alimentaire et pharmaceutique comme la bière, les boissons, les boissons, les produits laitiers, etc.
Paramètres techniques principaux du filtre
A) Température de fonctionnement ((oC):CS:-30 à 380 °C, SS: -80 à 450 °C;
B) Pression de fonctionnement ((Mpa): 0,6 ~ 5,0 Mpa
C) Matériau du corps: tuyau A106, SS304, SS304L, SS316, SS316L et plaque d'acier, etc.
D) Matériau d'étanchéité: amiante, NBR, PTFE, graphite + SS.
E) Matériau des éléments de filtrage: acier inoxydable, acier inoxydable duplex
F) Maillage d'écran de 10 maillage à 400 maillage, nous pouvons également produire selon la demande du client.
G) Inspection et essai de la coque: API598 / ISO5208
Normes relatives au filtre à panier
Conception et fabrication: ASME B16.34
Inspection et essai: API 598
Dimension de la bride d'extrémité: ASME B16.5,ASME B16.47 A
Dimension de l'extrémité de l'emballage: ASME B16.25
Face à face et bout à bout: ASME B16.10
(Vallée d'arrêt/Vallée globe)
Les caractéristiques de pression et de température: ASME B16.34
Décrits
1Liste des pièces et des matériaux pour le filtre à panier Simplex
| - Je ne sais pas. | Nom des pièces | Matériel | ||||
| 1 | Corps | A106+A105 Pour les appareils à commande numérique | SS304 | SS304L | SS316 | SS316L |
| 2 | Écran | SS304 | SS304 | SS304L | SS316 | SS316L |
| 3 | Résistance à l'usure | Graphite ou graphite+acier inoxydable,Pour les appareils à combustion interne | ||||
| 4 | Couverture | A105 Les produits de base | A182 F304 Pour les véhicules à moteur électrique | A182 F304L | A182 F316 | A182 F316L |
| 5 | Couvreur Bolt | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 6 | Noix de couverture | A194 2H | A194 8 | A194 8 | A194 8M | A194 8 |
| 7 | Bouchon de vidange | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
2. Principales dimensions de la connexion
Filtre à panier plat à connexion en ligne
| NPS | 1 | Les enfants, 11/4 | Jeux vidéo, 11/2 | 2 | La vie est belle | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 18 | ||
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 450 | ||
| Le type | Φ | 114 | 114 | 114 | 114 | 114 | 140 | 168 | 219 | 273 | 324 | 377 | 426 | 530 | 610 | |
| H est | 120 | 130 | 140 | 150 | 180 | 200 | 230 | 300 | 370 | 480 | 525 | 580 | 750 | 780 | ||
| f | 1.6 | |||||||||||||||
| Le SDGP-4P-300LbC | 300 livres | L | 203 | 216 | 229 | 267 | 292 | 318 | 356 | 400 | 445 | 533 | 622 | 711 | 864 | 978 |
| Le SDGP-4P-300LbP | D | 125 | 135 | 155 | 165 | 190 | 210 | 155 | 280 | 320 | 380 | 445 | 520 | 650 | 710 | |
| Le SDGP-4R-300LbR | Le K. | 89 | 98.5 | 114.5 | 127 | 149 | 168.5 | 200 | 235 | 270 | 330 | 387.5 | 451 | 571.5 | 628.5 | |
| N-Φd | 4 à 18 | 4 à 18 | 4 à 22 | 8 à 18 | 8 à 22 | 8 ¢ 22 | 8 à 22 | 8 à 22 | 12 à 22 | 12 à 26 | 16 à 29.5 | 16 à 32.5 | 20 à 35.5 | 24 à 35 ans.5 | ||
| Bouchon de vidange | Je suis... | R1/2" | R3/8" | R3/4" | ||||||||||||
| Il-NPS | Pour les appareils à commande numérique | Pour les appareils de type à commande numérique: | 1"-RF 1"-M | |||||||||||||
