Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériau du corps: | Acier forgé: F22 | équilibre: | 13Cr, demi Stellite/plein Stellite |
|---|---|---|---|
| taille: | 1/2po - 2po | Nombre de pressions: | Classe 2500LB / 2500# |
| Appareil d'actionnement: | Volant de commande | Extrémités de connexion: | Commutateur, soudure de prise |
| Type de capot: | Chapeau d'étanchéité à pression, PSB | Service fournisseur: | - Oui, oui. |

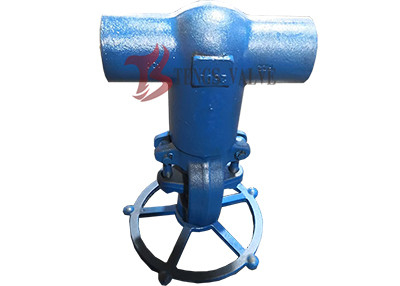

PSB, Vanne à Soupape à Joint de Pression F22, Vannes à Soupape en Acier Forgé Haute Pression, Dn25, Ansi 2500LB, Raccordement SW
Détails rapides :
1. Produit : Vanne à soupape forgée haute pression 2500LB
2. Constructions : PSB, Joint de pression
3. Type d'alésage : Alésage intégral
4. Gamme de tailles : 1/2" à 2".
5. Pressions nominales : Classe 2500LB / 2500#
6. Raccordements d'extrémité : SW, Soudé par emboîtement
7. Matériaux disponibles : A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 ou équivalent ;
8. Divers matériaux de garniture sont disponibles pour s'adapter à différentes conditions de service
9. Spécial : NACE MR 0175
Caractéristiques
1. Style de joint de chapeau
Joint combiné acier inoxydable + graphite flexible
Joint annulaire
Conception de joint de pression
2. Joint d'étanchéité
Comme d'habitude, du graphite flexible est utilisé comme matériau d'emballage. Du PTFE ou un matériau d'emballage combiné peut également être utilisé si le client le demande.
3. Raccordement du corps et du chapeau
Joint de pression.
4. Fonctionnement
Volant, Tige nue, Actionneur électrique
5. Conception du disque
NPS<2 Les vannes à soupape sont des vannes à coin plein.
6. Conception du siège arrière
Toutes les vannes à soupape ont une conception de siège arrière.
7. Conception de la tige
La tige est de conception forgée intégrale. Le diamètre minimum de la tige doit être conforme aux exigences standard.
8. Siège
Pour la vanne à soupape en acier au carbone, le siège est généralement en acier forgé. La surface d'étanchéité du siège est recouverte d'un alliage dur spécifié par le client. Pour la vanne à soupape en acier inoxydable, le siège est solidaire du corps, ou il peut être usiné directement après le soudage de l'alliage dur. Le siège fileté ou soudé est également facultatif pour la vanne à soupape en acier inoxydable.
Description
Liste des pièces et des matériaux des vannes à soupape en acier forgé pour joint de pression 2500LB
| N° | Nom de la pièce | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/410HF |
| 1 | Corps | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | Siège | 410 | 410HF | 304 | 410HF | 304(L) | 316(L) | F51 |
| 3 | Coin | F6a | F6a | F304 | F6aHF | F304(L) | F316(L) | F51 |
| 4 | Tige | 410 | 410 | 304 | 410 | 304(L) | 316(L) | F51 |
| 6 | Chapeau | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 8 | Goupille | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | Presse-étoupe | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | Boulon d'attache de presse-étoupe | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8(M) |
| 11 | Bride de presse-étoupe | A105 | A105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | Écrou hexagonal | 2H | 2H | 2H | 2H | 8(M) | 8(M) | 8(M) |
| 13 | Écrou de tige | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | Écrou de blocage | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | Plaque signalétique | AL | AL | AL | AL | AL | AL | AL |
| 16 | Volant | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | Joint de lubrification | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | Garniture | Graphite | Graphite | Graphite | Graphite | Graphite | Graphite | Graphite |
| 23 | Joint d'étanchéité | 420 | 420 | 304 | 304 | 304(L) | 316(L) | 420 |
| 24 | Anneau P.S. | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | Siège P.S. | 420 | 420 | 304 | 304 | 304(L) | 16(L) | F91 |
| 26 | Coussinet d'écrou | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | Écrou de garniture | Acier moulé | Acier moulé | Acier moulé | Acier moulé | Acier inoxydable | Acier inoxydable | Acier inoxydable |
