Matériau du corps: | Acier inoxydable coulé A351 CF8M / SS316 | Une balle.: | SS316 |
---|---|---|---|
taille: | 1/2po - 2po | Nombre de pressions: | 1000Psi / 1000 WOG |
Dispositif d'actionnement: | Levier, Clé | Extrémités de connexion: | Fileté, NPT, SW |
Conception du corps: | Une seule pièce, 1PC | Service OEM: | - Oui, oui. |
Mettre en évidence: | robinet à tournant sphérique manuel,robinet à tournant sphérique verrouillable |

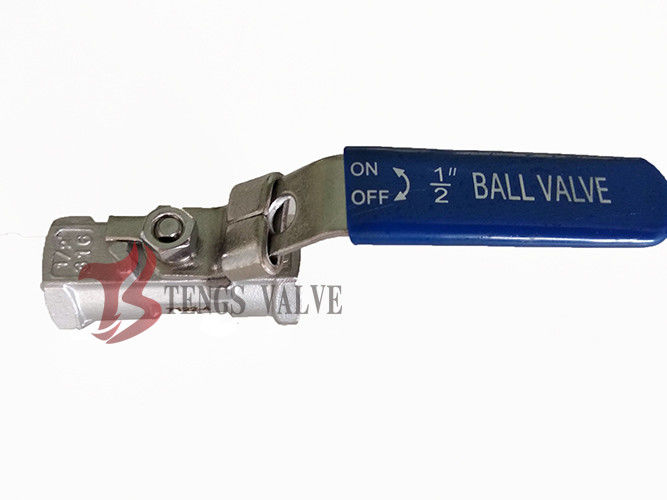

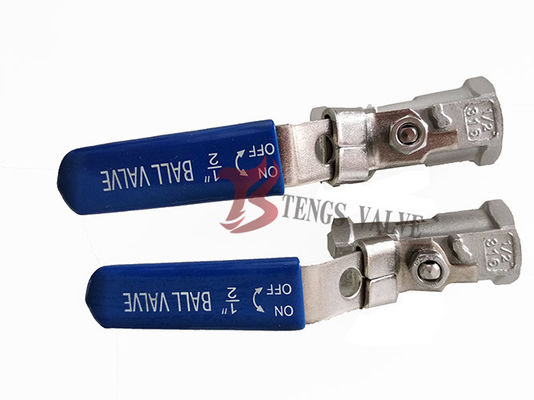

Acier en fonte A351 CF8M / SS316 soupape à bille à une pièce à siège doux SW / NPT 1000PSI
Détails rapides
1Produit: soupape à bille en acier inoxydable A351 CF8M SW / NPT
2- Conception: ANSI B16.34
3- Taille: 1/2 ′′ à 2 ′′
4Pression nominale: 1000 psi
5Matériaux du corps: acier inoxydable A351 CF8M
6- Le décor: 316SS.
7. Type de forage: plein forage
8Lecteur:
9. NACE MR0175
10- Un corps en une pièce.
Caractéristiques
1Indication du commutateur de la soupape à bille à commande manuelle
Comme les parties mobiles du corps de la vanne, la boule, la tige et la poignée sont une unité d'assemblage, la tête de la tige de la vanne est en forme de diploïde.afin de distinguer facilement si la vanne est en position "ON" ou "OFF" de la position du mancheLorsque le diploïde du manche ou de la tige est parallèle à l'axe du tuyau, la vanne est en position "ON"; lorsque le diploïde du manche ou de la tige est vertical à l'axe du tuyau, la vanne est en position "OFF".
2. Dispositif de verrouillage de soupape
Pour éviter un mauvais fonctionnement, la position entièrement ouverte ou fermée de la vanne peut être verrouillée.en particulier lorsque les vannes sont montées à l'extérieur ou lorsque les vannes ne peuvent pas être ouvertes ou fermées par un procédé techniquePour éviter un dysfonctionnement par d'autres personnes, il semble très important d'avoir la position de la vanne verrouillée.L'onglet de localisation des trous de verrouillage est conçu à la demande des utilisateurs pour répondre aux exigences technologiques des utilisateurs..
3. Structure anti-explosion du tuyau de soupape
Lorsque le milieu passe à travers la vanne, la pression dans le corps de la vanne peut éventuellement pousser la tige vers l'extérieur, ou lorsque la vanne est en réparation, s'il y a une pression dans la cavité centrale,la tige ou le milieu semble facilement souffler lors du démontage de la vannePour éviter ces événements, on place un bâton de mannequin au bas de la tige.l'emballage et le roulement de poussée sont brûlés ou l'emballage est endommagé pour d'autres raisons, la pression du milieu dans le corps de la vanne fera que le bâton maniaque de la tige de la vanne entre en contact étroit avec la face supérieure de l'étanchéité du corps de la vanne,afin d'éviter que le milieu ne s'échappe de la position d'emballage endommagée.
Définition
1. Normes relatives aux soupapes à bille à siège mou:
A. Conception et fabrication: Ansi B16.34
B. Inspection et essais: API 598
C. Dimension de la prise de soudage: ANSI B16.11
D. Dimension du fil de vis: ANSI B1.20.1
E. Face à face ou bout à bout: ASME B16.10
F. Classification de la pression et de la température: ASME B16.34
2. Principales pièces et matériaux pour la conception d'une valve à bille flottante à siège mou
Je ne veux pas. | Nom des pièces | Matériel | Je ne veux pas. | Nom des pièces | Matériel |
1 | Corps | Pour l'utilisation dans les appareils électroniques | 9 | Glande de l'emballage | Pour l'aérospatiale |
2 | Capot | Pour l'aéronef | 10 | La poignée | Pour l'aéronef |
3 | Siège | Équipement de traitement de l'eau | 11 | Machines à laver à ressorts | Pour l'aérospatiale |
4 | Une balle. | Pour l'utilisation dans les machines de traitement de l'air | 12 | Noix de poignée | Pour l'aérospatiale |
5 | Siège | PTFE-15% GF | 13 | Fermeture à la poignée | Pour l'aéronef |
6 | La tige | Pour l'aéronef | 14 | ||
7 | Glissière de la tige | PTFE | 15 | ||
8 | Emballage | PTFE | 16 |
3. Principales dimensions de connexion pour la soupape à bille en acier SW / Npt à une pièce douce 1000Psi
Taille | DN (mm) | D | H est | W | L |
Un quart de pouce | 8 | 5 | 31 | 70 | 39 |
3/8" | 10 | 7 | 36 | 80 | 44 |
Une demi-pouce. | 15 | 9 | 42 | 95 | 55 |
3/4" | 20 | 12.5 | 45 | 95 | 58 |
1 pouce | 25 | 15 | 54 | 110 | 70 |
1 1/4 " | 32 | 20 | 59 | 110 | 77 |
Un pouce et demi | 40 | 25 | 63.5 | 150 | 82 |
2 ¢ | 50 | 32 | 70 | 150 | 100 |
